電磁流量計以其優異的性能在各個行業及工程上都會用的上它，精度高、計量**、可以自動切換是另外一大優點。它的工作原理沒有多少人知道，今天小編帶您簡單的了解電磁流量計它的工作原理究竟是怎樣工作的，我們從多個角度去分析：
一、配圖講解、視頻觀看。
二、多方位了解電磁流量計工作原理。

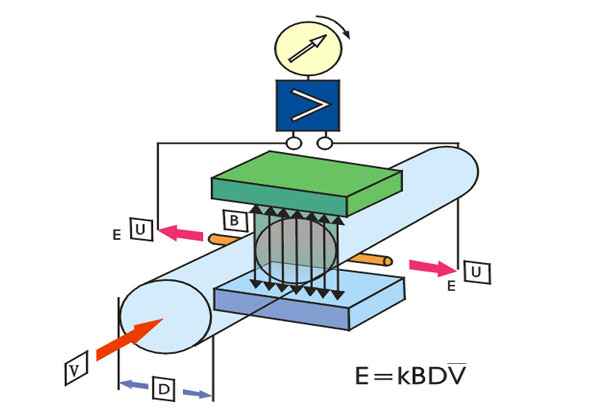

流量計原理圖：
電磁流量計工作原理：
電磁流量計是根據法拉第電磁感應定律原理制成的，用來測量導電液體體積流量的儀表。但它不能測量蒸汽、氣體以及純凈水（備注不導電）流量計量。由于其獨特的優點，目前已**地被應用于工業過程中各種導電液體的流量測量，如各種硫酸、堿、工業污水等腐蝕性介質。電磁流量計原理它的結構組成部分有：測量導管、內襯（橡膠/四氟）、線圈、測量電極、轉換器（表頭）等組成。
測量導管：不銹鋼導管分（304/316）不銹鋼是為了能更好的產生磁場，能保持電磁的穩定性。其作用是讓被測導電性液體通過。為了使磁力線通過測量導管時磁通量被分流或短路，測量導管必須采用不導磁、低導電率、低導熱率和具有一定機械強度的材料制成，可選用不導磁的不銹鋼、玻璃鋼、高強度塑料、鋁等。
電極：電極分為316L-鈦-HC-HB-鉭。 不同的電極對應的不同的介質其作用是引出和被測量成正比的感應電勢信號。電極一般用非導磁的不銹鋼制成，且被要求與襯里齊平，以便流體通過時不受阻礙。它的安裝位置宜在管道的垂直方向，以防止沉淀物堆積在其上面而影響測量精度。
襯里：內襯分為（橡膠、四氟、塑料），內襯的作用是管道內的介質與不銹鋼導管相隔開，否則介質與導管接觸會形成短路。在測量導管的內側及法蘭密封面上，有一層完整的電絕緣襯里。它直接接觸被測液體，其作用是增加測量導管的耐腐蝕性，防止感應電勢被金屬測量導管管壁短路。襯里材料多為耐腐蝕、耐高溫、耐磨的聚四氟乙烯塑料、陶瓷等。
轉換器：轉換器就是流量計表頭，由液體流動產生的感應電勢信號十分微弱，受各種干擾因素的影響很大，轉換器的作用就是將感應電勢信號放大并轉換成統一的標準信號并抑制主要的干擾信號。其任務是把電極檢測到的感應電勢信號Ex經放大轉換成統一的標準直流信號。
通過以上圖文講解，電磁流量計結構組成及工作原理應該掌握的差不多了，這一篇文章希望對您有所幫助。
