工作原理
在線密度計工作原理是根據重力和浮力平衡的原理制作而成,無論放在什么液體中,密度計的重力G不變，漂浮在液上時，浮力F等于重力G，也就是密度計受到的浮力F也不變。當密度計沉入的液體的密度越大，由阿基米德原理F=ρgv可知，浮力F、g不變，液體密度ρ越大，物體排開液體的體積V越小，也就是說密度計浸入液面下的體積越少，瑞凌在線密度計為二線制密度變送器，主要用于工業過程控制，在線密度計根據濃度與密度的大小產生相應的4-20mA信號，可通過數字通信進行遠程校準與監測。
特點
2、 采用一體化結構的兩線制變送器，無活動部件，維護簡單。
3、 連續在線測量液體密度和溫度，無過程中斷.可直接用于生產過程控制。
4、 數字化通訊提供遠程監測
5、 溫度和密度兩參數可同時顯示，便于進行行業標密換算。
6、 密度計有幾種不同的觸液材質。（316L、鈦、HC、HB、膽膜片）
7、 安裝方便，插入液體就可顯示讀數。
8、 采用4-20MA、Hart通訊
9、 在線密度計校準無需標準參考源、無需實驗室校準、無過程中斷。
10、本質安全型可用于危險現場. 衛生型可安裝于食品生產現場。
技術參數
1、輸出：4-20mA電流輸出，疊加數字信號（HART協議）
2、精度：0.001g/cm3
3、密度量程：0-2g/cm3 ；0-3g/cm3
4、儀表電源：16-30VDC供電，推薦使用24VDC
5、分 辨 率：0.001g/cm3
6、溫度量程：0-100℃ （可選）
7、環境溫度：-10～80℃（可選）
8、濕度范圍：0-90%
9、阻尼調整：0-16秒；0-32秒
安裝須知
1、在線密度計的原理是建立在靜壓基礎上的雙法蘭差壓法。由于所測液體有時并不是靜止的，它在不斷地循環和攪動。因此用靜壓原理測試密度的裝置就必須克服這些影響。在不適合直接測量的地方要增加附助測試罐，讓密度計工作在流速和波動很小的地方，以保證密度計讀數的穩定。
2、具體安裝圖由工程現場技術人員根據所購設備的尺寸自己設計決定。
3、對于流動液體或震動較大的液體測試時要加裝附助測量罐，目的是使測量讀數穩定。現場操作員在調節測量罐內液體流速時要兼顧動態與讀數穩定性兩種要求。
4、現場安裝密度計時必須要保證兩只壓力中繼器在同一垂直面上,否則會產生計量誤差。
5、現場被測液體必須保持沒過兩個測量膜片。
6、在線密度計理論上可以根據不同的介質測量出濃度，同一種介質不能同步顯示密度、濃度。請使用方根據現場情況自行換算出濃度結果。
正確安裝
1、密度計需空罐安裝。安裝時，先將與綠色軟管相連的探頭裝入罐體的上部，將與紅色軟管相連的探頭裝入罐體的下部。需保證兩探頭豎直安裝（與水平面垂直）。
2、將表頭部分通過**支架安裝，安裝時需注意保證表頭與水平面垂直，且表頭所處水平位置必須高于罐體側面上部探頭所處水平位置。

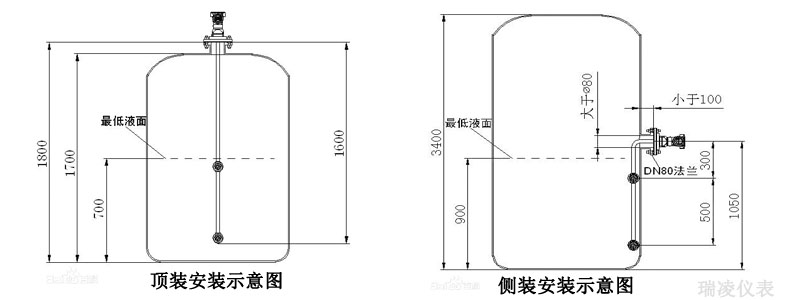

安裝示意圖
接線方式

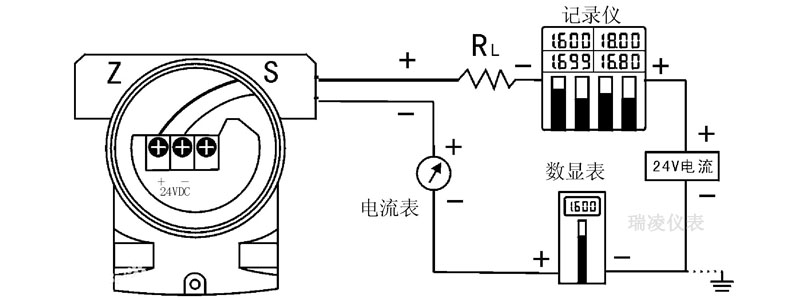

1、信號端子設置在電氣盒的一個獨立艙內。在接線時，可擰下接線側的表蓋。如圖連接電源線（信號是附加在電源線上的）。信號線不要與其它電源線一起穿金屬管或同放在一線槽中，也不要在強電設備附近通過。
2、接完線后應擰緊表蓋以保證與密封O型圈緊密接觸，如不擰緊，濕氣會進入電氣盒內，影響電路正常工作。
3、密度計外殼接地。因?yàn)樽兯推魍ㄟ^電容耦合接地，所以檢查絕緣電阻時，電路檢查應采用不大于45V的電壓，密度計的*大輸出電流不超過30mA.DC。
接線示意圖
正確調試
在線密度計在出廠前已進行零點調整和常溫標定。正確安裝后空管加電，表頭應顯示密度值為零，單位是G/CM(克每立方厘米)。如果安裝時垂直度不夠，或本地重力加速度與標定地重力加速度相差較大，還需要進行零點量程調整。
1、零點校準

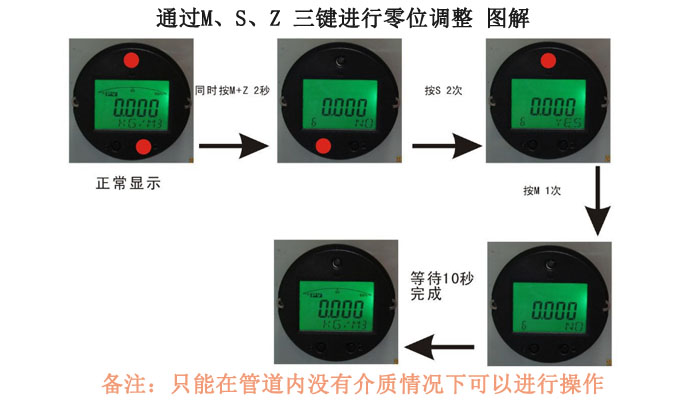

一、當密度計的測量范圍為0-1g/cm時,零位校準可按零位調整示圖進行操作.但要確保儀表上的水平儀的氣泡是在紅圈中央, 管內沒有介質
二、當密度計的測量范圍為1-2g/cm時,零位可按零位調整示圖進行操作.但要確保儀表上的水平儀的氣泡是在紅圈中央, 管內必須充滿密度為1g/cm的純凈水.
2、量程調整
在管道中充滿與量程相應的標準液體，管道在加熱過程中，顯示密度值會有所變化，是因?yàn)檎麄€(gè)密度計系統各部分溫度不一致造成。待系統各部分溫度穩定后進行錄入.(由于該操作較復雜, 如操不當可能會直接影響儀表的使用，如必須調整請致電生產廠家)
維護保養
1、密度計使用過程中應注意防震、防水、防腐，保證電氣堵頭擰緊密封，如有腐蝕性液體或氣體噴濺密度計，應對密度計外殼加裝保護措施。
2、對于粘性或結晶介質，當管道或罐體排空的時候，需要將密度計感壓膜片及時進行沖洗，以免介質粘附在膜片上，造成下次運行時測量不準。膜片沖洗可管道內泵入沖洗水，或取下密度計上下兩個堵頭，用水管對著沖洗孔清洗。
故障排除
在故障情況下，下述步驟可幫助找出問題原因。同時可幫助決定是否需要拆下來修理。這些資料幫助診斷和修理幾大基本故障癥狀，對每種癥狀，先處理*容易檢查的條件，如無法排除請同本公司客服中心聯系。
1、無顯示
檢查電源是否接好；
檢查回路是否短路；
電源正負極是否接反。
2、偏差變大
檢查膜片側是否有沉積物結晶 ；如果有沉積物或結晶，通過沖洗孔沖掉，如不能沖掉，將沖洗環拆下再清洗，清洗時注意不要損壞膜片。
3、輸出不穩定
檢查溫度傳感器接線是否正常；
檢機周圍是否有變頻器或大功率發動機，采取必要隔離措施；
流體速度是否波動太大，待流體穩定后再測量；
檢查管道中流體是否滿管及是否夾有氣體；
檢查管道是否有強列振動；
檢查阻尼值是否設得太小，適當調整阻尼可增加穩定性(用手操器調節阻尼參數)
