1、差壓變送器在油庫中使用現狀
在目前的油庫油罐液位的測量設計中，比較流行的是采用磁翻板液位計。而磁翻板液位計雖然精度高但成本也高，而它們安裝、維護比較麻煩。差壓式液位計，在鍋爐汽包等密閉容器中應用**，但測量結果并非真正液位，因此在油罐液位測量的設計鮮有應用。

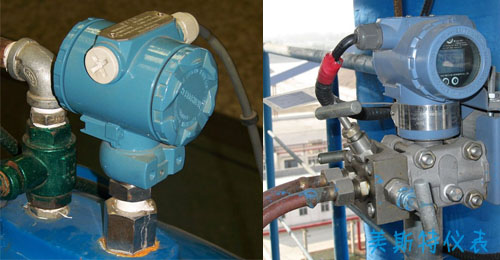

其實油庫油罐的精確液位，并不十分重要，用戶實際要了解的并不是液位，而是通過測量液位來了解油罐中油品的實際數量（即噸數），從而防止?jié)M溢。由此分析采用差壓法來測液位（實際為噸數）也不失為一個好的選擇。因為目前差壓變送器的應用十分成熟，差壓變送器系列性價比極高圖1，建議著重考慮。
圖1
2、差壓變送器設計原理
顧名思義差壓式液位計所測量的結果是壓力差，即△ P= ρ g△ h。而由于油罐往往是圓柱形，其截面圓的面積S是不變的，那么，重量G=△ P· S=ρ g △ h· S，S不變，G與△ P 成正比關系。
3、差壓變送器實際應用(案例）
在江蘇新世紀油庫項目，小編將此思路應用到實際設計中。
設計條件： 2000m3油罐，直徑d=14.5m，高度h=14m。
一次表：選用江蘇瑞凌儀表公司的法蘭式隔爆差壓變送器，選用法蘭式是防止罐底臟物沉淀而堵塞引壓管，變送器量程0～140kPa。
二次表：選用WP系列智能光柱顯示報警儀，**信號輸入，可任意改變量程，用光柱顯示液位，用數字顯示油品的噸數。
在油罐頂部，設計一套液位報警裝置，防止油品滿溢，作為雙保險。在應用中由于測量值直接為噸數，故油罐不論貯存何種油品，二次表顯示的值是油罐內油品的噸數，避免了需要測定密度進行換算的麻煩。
一般情況油品出入庫往往是采用泵輸送經過橢圓齒輪流量計計量，由于流量計的精度有限，*高也只有0.2級，還需測密度計算，其結果往往有些出入，從而造成計量糾紛。現在因為油罐測量的結果為噸數，而且精度可達到0.2級甚至0.1級，因此，與容積式流量計相比，計量結果更準確。雖然在小數量的油品出入庫時，由于分辨率的原因，測量的結果**誤差較大，但在大數量的油品出入庫時，其較高的精度和較小的相對誤差，是其它計量手段所無法比擬的，特別適合月度、季度、年度的盤存。
實踐應用證明其主要優點有：①安裝維護簡單方便； ② 讀數直觀直接明確，可直接讀出油品的庫存量；③免除了密度的測定和換算。
4、差壓變送器應用注意問題
(1)設計和安裝時應考慮油罐底部的取壓開孔盡可能放低，以消除溫度變化而造成的誤差，必要時引入溫度補償。
(2)在油罐的罐體水平截面不等的情況下（如上小下大），要考慮補償措施。如二次表選用WP-H80系列液位-容量控制儀。
(3)為達到一定精度，如油罐頂部裝有呼吸閥時，必須采用差壓變送器而不能采用壓力變送器。對敞口油罐或精度要求不高時，可直接采用壓力變送器以方便安裝。
(4)二次表盡量采用智能表，可方便改變量程，實現溫度補償?shù)取?/span>
(5)安裝時差壓變送器的負壓室要安裝集水器，并要經常排污，以免積水影響準確度。
